面向卫星与航天器控制、火箭及发动机辅助系统、机载流体系统和地面科研试验平台，西安汇源可围绕介质隔离、通断、换向、减压、止回、泄压、流量调节和状态反馈等任务，提供现有产品选型、平台适配、非标研制及试验验证支持。具体方案以系统工况和双方确认的技术协议为准。
如果您希望先了解产品范围，可以查看特种电磁阀产品体系和高压气体通断与控制产品。本页面重点回答另一个问题：面对不同航空航天流体系统任务，应怎样把产品、工况和验证要求组织成一套可评估的方案。
快速结论
航空航天流体控制的评估对象不是一个孤立阀门，而是阀门所在的完整控制链。相同压力和通径的产品，如果承担的任务、介质、背压、失电状态或验收方法不同，所需结构、材料、电气和验证方式也可能完全不同。
例如，一只阀门可能负责切断高压气源，也可能负责将执行机构由供气状态切换到排气状态。前者更关注正反向承压、泄漏和启闭压差，后者还要明确端口状态、排气能力和切换顺序。即使两者都使用 DC28 V，也不能据此判断可以共用同一型号。
航空航天项目还常同时受到空间、质量、接口、电源、响应、振动、冲击和洁净度约束。某个参数单独满足，不代表这些参数可以任意组合。正确的判断顺序应当是：
工程判断： 型号只能说明某一产品已经具备的结构与参数。系统任务决定“需要什么”，完整工况决定“能否适用”，验证矩阵决定“怎样证明适用”。三者不能相互替代。
一条典型流体控制链可能包含介质储存、压力管理、隔离通断、换向执行、流量调节、防倒流、安全泄放和状态反馈。并非每个系统都需要全部节点，实际组合应由系统功能、任务时序和风险分析决定。
| 系统任务 | 需要首先回答的问题 | 可关联的产品方向 |
|---|---|---|
| 介质隔离 | 正向和反向是否都要密封，失电后保持什么状态 | 双向阀、自锁阀、截止类电磁阀 |
| 压力管理 | 入口、出口、压差和峰值怎样变化 | 高压减压阀、稳压阀、泄压与安全阀 |
| 通断控制 | 动作频率、响应时间、允许泄漏和故障状态是什么 | 高压气体电磁阀、发动机控制电磁阀 |
| 换向与执行 | 端口数量、电控或气控逻辑、动作顺序是什么 | 两位三通阀、两位五通阀、双控阀、阀组 |
| 流量调节 | 目标流量、允许压降和动态过程是什么 | 流量调节阀、节流及配套控制产品 |
| 防止倒流 | 反向压力、开启压力和泄漏限值怎样定义 | 止回阀、双止回结构 |
| 状态确认 | 是否需要开到位、关到位或连续位置反馈 | 带位置反馈电磁阀、电动控制阀 |
| 系统安全 | 超压、失电、断气时系统应进入什么状态 | 泄压阀、安全阀、常开/常闭及自锁方案 |
设计一条控制链时，还应识别节点之间的相互影响。减压阀的出口压力会影响下游电磁阀的实际压差，电磁阀的 Cv 或流道会影响充排时间，止回阀开启压力也可能改变系统低流量状态。不能把每个阀门独立选完后再简单串联。
卫星与航天器中的流体控制部件通常要在受限电源、空间和质量条件下完成隔离、方向控制或状态保持。是否采用自锁、双向密封或位置反馈，应由任务阶段、断电后的目标状态和系统安全逻辑共同决定。
如果阀门完成动作后需要在断电状态保持位置，可以评估自锁或双稳态方向。是否需要这一功能，不能只从节省功耗判断。还要确认任务时序、意外断电后的安全状态、允许的动作次数，以及系统是否能够确认阀门实际位置。
双向使用时，应分别提供正向和反向压力。还要说明两种方向下的允许内漏、阀门动作要求和保压时间。正向能够承受某一压力，并不自动代表反向具有相同边界。

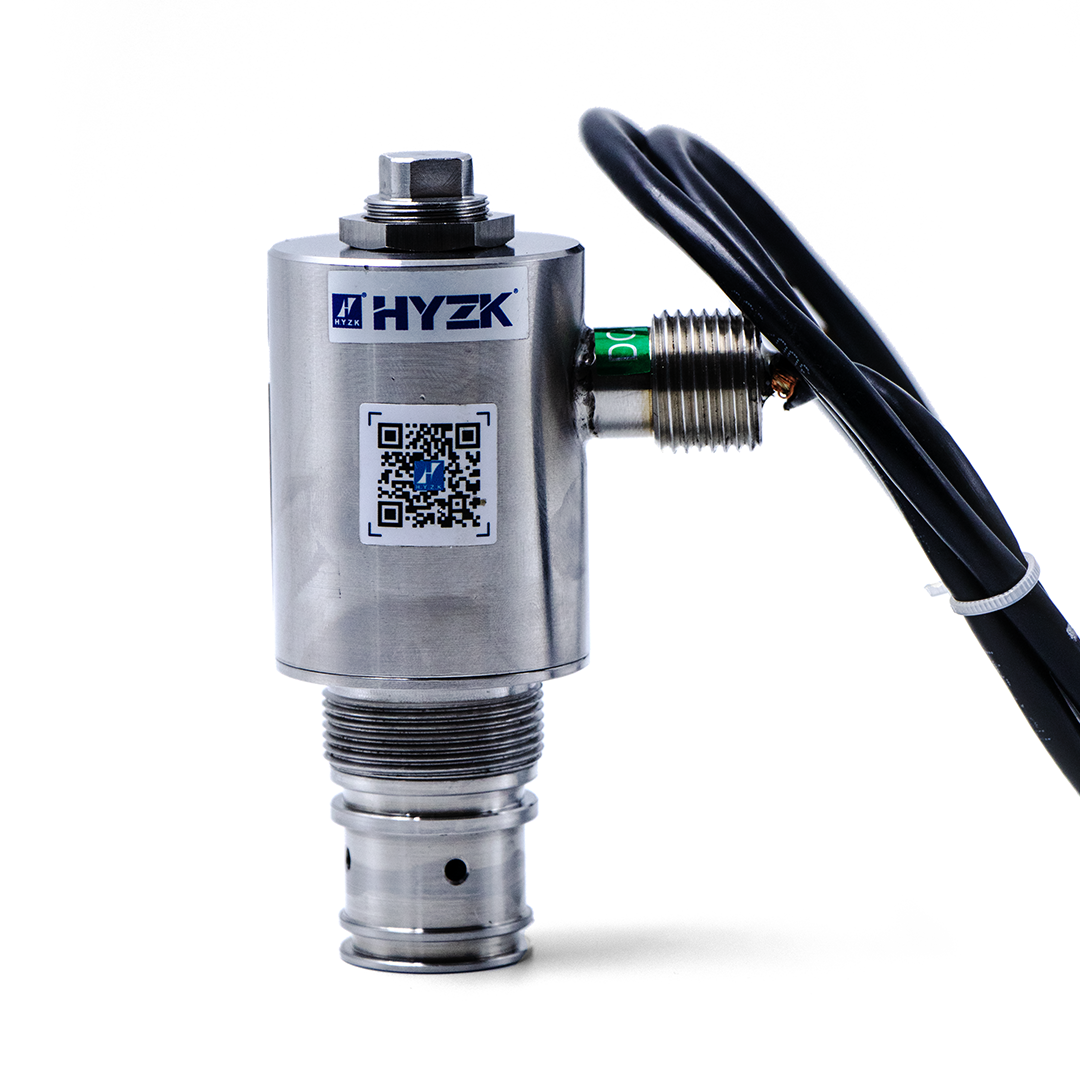

HY-SV-BL-RE 卫星控制系统双向自锁阀可用于理解此类任务。现有公开资料标注其公称通径为 DN6，工作电压为 DC24 V，正向工作压力 6.0 MPa，反向工作压力 1.6 MPa，工作介质为天然气，并列有 Exd IIB+H2 T4 Gb 防爆标识。
这些数据仅属于 HY-SV-BL-RE 单一型号。它们不表示其他卫星或航天器项目可以直接采用该型号，也不表示其介质、环境、泄漏和验收条件能够自动覆盖其他任务。进入选型前，仍需重新确认介质相容性、洁净度、温度、振动、冲击、接口、质量及允许泄漏。
火箭及发动机辅助系统通常更关注高压气体条件下的通断、动作时间、压降、泄漏、重复动作和故障安全状态。选型不能只比较最高压力，必须同时给出入口压力 P1、出口压力 P2、最大工作压差和完整升降压过程。
HY-SV-HP-AC 火箭姿控系统用高压电磁阀的公开资料标注 DN6、DC27 V±3 V、M14×1.5 外螺纹连接，工作压力 15 MPa，工作介质为压缩空气。该型号可作为高压气体通断方向的产品参考。
15 MPa 不能脱离工况单独使用。还应确认该数字对应的压力基准、P2、最大压差、压力方向、峰值和持续时间。系统还需要提供目标流量、允许压降、介质温度、动作频率及泄漏要求。具体评估方法可参考高压气体电磁阀选型参数。

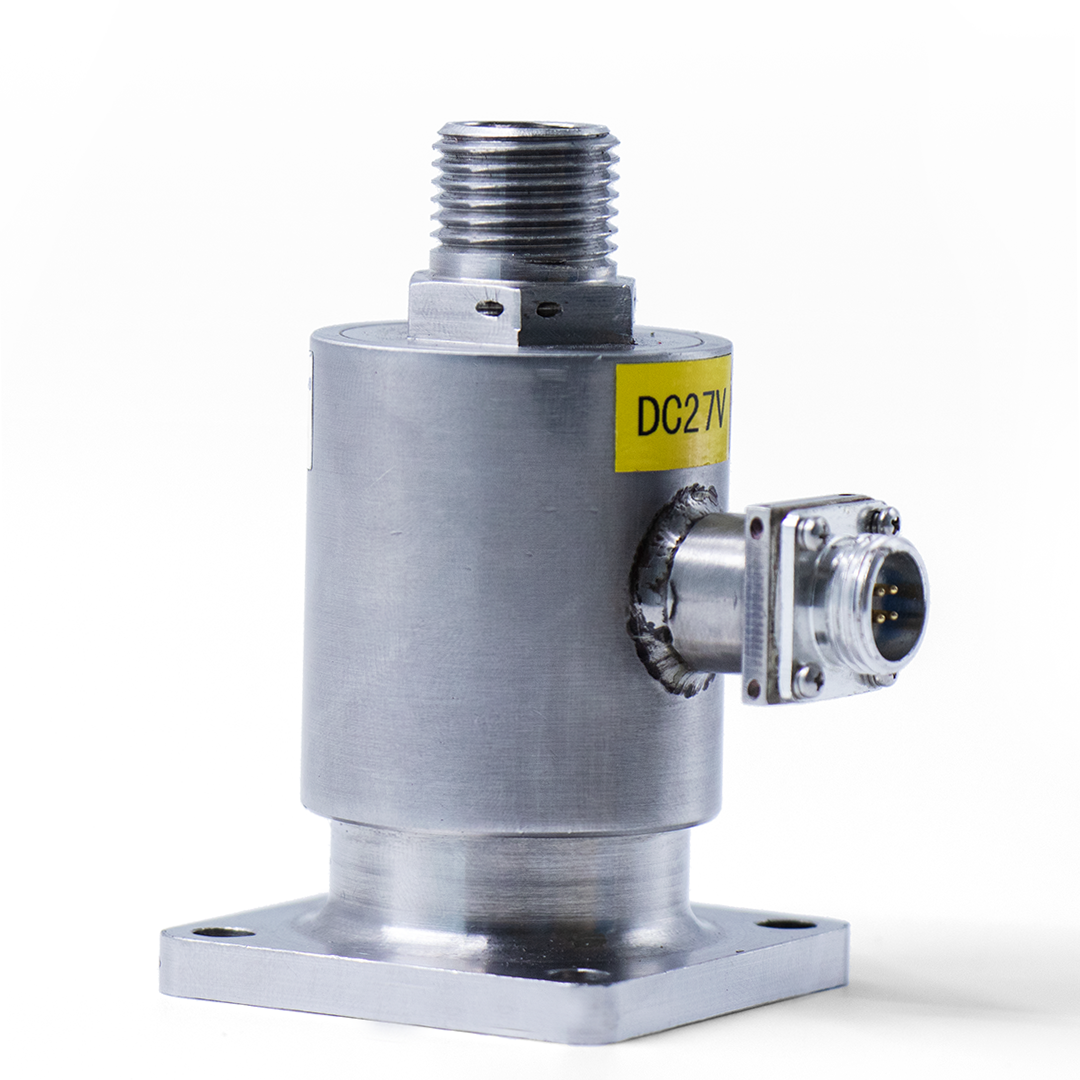

HY-SV-RE 火箭发动机用电磁阀适用于空气和氮气。现有资料标注工作压力 2.5 MPa、工作电压 DC28 V±3 V、打开时间不大于 30 ms、关闭时间不大于 18 ms。
响应时间必须带有完整测试条件。需要明确测量起止点、介质、压力、电压、温度、负载和采样方式。上述时间只对应 HY-SV-RE 及其约定条件，不能作为所有发动机电磁阀的统一响应承诺。
HY-SV-DA-RE 火箭发动机双控电磁阀的工作压力 7 MPa，气动压力 3 至 5 MPa，适用空气和氮气，工作电压 DC28 V±3 V。此类产品需要把主阀与副阀、电控与气控、正常与故障状态分别画入动作时序。
对于压力管理和防倒流任务，还可结合火箭发动机控制用高压气体减压阀、高压双止回阀和止回阀等产品方向进行组合评估。具体入口压力、出口压力、流量、稳压精度、开启压力及泄漏要求，应按对应型号和技术协议确认。
机载流体控制处理的介质并不只有空气，还可能包括润滑油、纯水和其他液体。不同介质对材料、密封、温度和洁净度的要求不同，因此应先区分通断、配重、供排液和反馈任务，再讨论电压、体积、质量与安装接口。
HY-SV-22-AB 机载两位两通电磁阀的 DN20、PN16、工作压力 70 kPa 至 0.3 MPa、DC28 V、IP65，介质为空气，控制方式为常闭式。其电压允许波动范围为 DC24 V 至 DC32 V。
选型时不能只记录“28 V”。还应确认电压波动、线圈功耗、工作制、温升、接插件和电磁兼容要求。PN16 也不能代替实际工作压力、压差和试验压力。

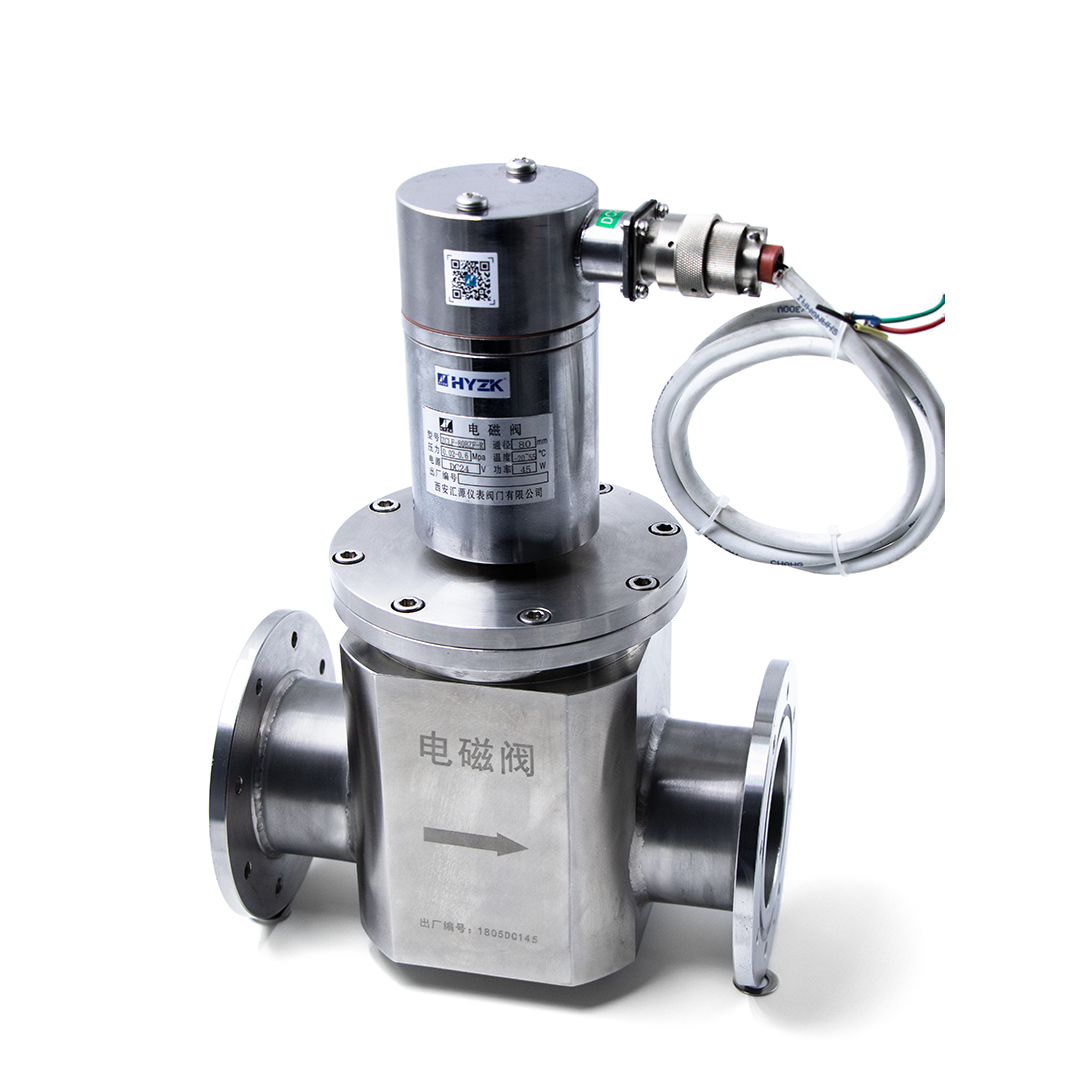

HY-SV-WB-AB 飞机智能配重系统用电磁阀的 DN80、PN16，允许介质压力 0.06 至 0.6 MPa，电源为 DC28 V，适用介质为纯净、无颗粒、无腐蚀性的水或液体，并带阀杆实时反馈。资料标注环境温度为 -55℃ 至 100℃，介质温度为 5℃ 至 80℃。
环境温度和介质温度必须分别记录。反馈功能也要明确电气形式、逻辑、电压和上位机接口，不能只写“带反馈”。
HY-SV-AB 机载电磁阀适用于 4050 润滑油。工作压力 0 至 4.3 MPa，介质温度 -20℃ 至 160℃，工作电压 DC27 V。润滑油项目应进一步确认实际油品、黏度变化、污染控制、启动温度和循环工况。
HY-SV-AV 航空级水箱截止电磁阀适用于纯净水。 DN16、工作压力 0 至 0.35 MPa、额定电压 DC27 V±2.7 V、IP65，控制方式为常闭式。用于其他液体时，应重新评估材料相容性和密封要求。
地面科研与试验系统通常更强调多端口切换、高压气体、状态反馈、防爆、联锁和维护便利性。选型既要满足被试系统的工况，也要考虑试验台重复使用、仪表接口、排放路径和异常处置。
HY-SV-25-EX-TB 航天试验系统用两位五通防爆电磁阀的公开资料标注工作压力 5.0 MPa、DC24 V±3 V、工作介质为气体、控制方式为换向型，并列有 EXdbIICT4Gb 防爆标识。
使用两位五通阀时，应先画出各端口在通电、失电和故障状态下的连通关系。防爆要求还应核对安装区域、介质、温度组别、设备保护级别和证书覆盖型号。一个产品的防爆标识不能自动套用到其他型号或新定制结构。
HY-SV-HP-DF-TB 航天试验台用高压带反馈电磁阀的公开资料标注 DN32、PN250，工作压力 1.6 至 16.0 MPa，工作介质为高压氮气，电压为 DC27 V。其阀位反馈采用 PNP 四线制霍尔开关，用于开阀位置反馈，并采用 M52×2 外螺纹连接和航天 37° 球形接头。
此类项目应把阀门反馈与试验台联锁逻辑一起确认。还要明确反馈信号只表示开到位、是否需要关到位反馈，以及反馈异常时系统如何处置。高压氮气工况还需要提供动态流量、排放路径、动作频率和重复试验要求。
代表型号表用于建立“系统任务与产品方向”的对应关系，不是替代选型的参数目录。每个型号都具有自己的介质、压力、电气、接口和环境边界，相似任务仍需完成独立技术评估。
| 系统任务 | 代表产品或方向 | 关键信息 | 建议下一步 |
|---|---|---|---|
| 双向隔离与状态保持 | HY-SV-BL-RE | 双向、自锁、DN6、DC24 V | 确认正反向压力、泄漏和失电状态 |
| 火箭姿控高压通断 | HY-SV-HP-AC | DN6、15 MPa 压缩空气、DC27 V±3 V | 确认 P2、压差、流量和动作要求 |
| 发动机快速通断 | HY-SV-RE | 空气/氮气、2.5 MPa、响应时间指标 | 确认测试条件和动作时序 |
| 双控制与气电组合 | HY-SV-DA-RE | 7 MPa、气动 3 至 5 MPa、DC28 V±3 V | 明确主副阀和故障状态 |
| 机载空气通断 | HY-SV-22-AB | 两位两通、DC28 V、IP65 | 确认压差、电压波动和环境条件 |
| 机载液体与反馈 | HY-SV-WB-AB | DN80、DC28 V、阀杆实时反馈 | 确认介质、温度及反馈接口 |
| 机载润滑油通断 | HY-SV-AB | 4050 润滑油、0 至 4.3 MPa、DC27 V | 确认油品、黏度和循环工况 |
| 机载纯水切断 | HY-SV-AV | DN16、0 至 0.35 MPa、DC27 V±2.7 V | 确认水质、接口和失电状态 |
| 航天试验多端口控制 | HY-SV-25-EX-TB | 两位五通、5.0 MPa、DC24 V±3 V、防爆 | 确认端口逻辑和证书范围 |
| 试验台高压反馈 | HY-SV-HP-DF-TB | DN32、1.6 至 16.0 MPa 氮气、PNP反馈 | 确认动态流量和联锁逻辑 |
| 压力管理与系统安全 | 高压减压阀、止回阀、泄压及安全阀 | 按具体产品系列核对 | 形成整条控制链的压力与安全边界 |
产品范围说明： 表中参数来自西安汇源现有公开资料，仅用于快速了解代表产品方向，不构成选型或交付承诺。介质、压力、温度、流量、泄漏、响应、寿命、接口、电气和环境要求，应按具体型号及双方确认的技术协议执行。
航空航天流体控制方案至少需要覆盖系统任务、介质、压力、流量、温度、动作、泄漏、电气、机械、环境和验收条件。只提供型号、照片或外形尺寸，通常不足以判断现有产品能否直接使用。
| 参数维度 | 建议准备的内容 | 常见遗漏 |
|---|---|---|
| 系统任务 | 阀门在各任务阶段的作用、端口状态、失效安全状态 | 只写常开或常闭，没有完整时序 |
| 介质 | 名称、成分、纯度、水油含量、颗粒、危险属性、洁净要求 | 只写“气体”或“油” |
| 压力 | P1、P2、最大压差、峰值、反向压力、升降压过程 | 把公称压力当成实际工作边界 |
| 流量 | 目标流量、状态基准、允许压降、Cv/Kv 或充排时间 | 只有通径，没有目标流量 |
| 温度 | 介质温度、环境温度、循环和持续时间 | 把介质与环境温度混为一项 |
| 动作 | 开关时间、测量方法、频率、占空比、保持方式 | 只写“快速响应” |
| 泄漏 | 内漏/外漏、介质、方向、压力、温度、方法、限值 | 写“零泄漏”但没有可检验定义 |
| 电气 | 电压及公差、功耗、工作制、接插件、反馈、兼容性 | 只有额定电压 |
| 机械 | 接口、流向、安装、空间、质量和维护边界 | 只提供外形图片 |
| 环境与验收 | 振动、冲击、温湿度、防护、防爆、寿命和判定方法 | 把证书或单次试验套用到新型号 |
压力参数尤其需要分开定义。P1 是阀前压力，P2 是阀后压力，最大工作压差应按全过程中的最不利组合判断。峰值、反向压力、试验压力和公称压力各自表示不同边界，不能用其中一个数字代替其他条件。
泄漏和响应要求也应具有可测试性。允许泄漏应带有介质、压力方向、温度、时间、检测方法和限值。开启与关闭时间应分别说明测量起止点、电压、压力、负载和采样条件。
如果现有产品不能直接覆盖，可以进一步查看非标阀门项目协作流程和完整工况清单。
航空航天阀门的适用性不能只由结构名称或额定参数判断。项目应把强度、密封、动作、流量、响应、环境和寿命要求转化为明确的试验条件、测量方法和判定标准，再确定企业试验、外部试验和见证范围。
| 验证目标 | 现有资料中的试验设备或能力方向 | 项目中需要进一步定义 |
|---|---|---|
| 高压气体静态试验 | 70 MPa 强度与密封试验能力 | 介质、压力、方向、保压时间和判定方法 |
| 高压油试验 | 70 MPa 油压试验能力 | 油品、温度、压力和试验项目 |
| 水压静态试验 | 100 MPa 水压静态试验能力 | 介质、压力、持续时间和安全边界 |
| 动态气体流量 | 35 MPa 动态气体流量试验能力 | 气源、P1、P2、流量范围和状态基准 |
| 流量系数 | Cv 测试 | 测试介质、压力、温度和计算基准 |
| 动态性能 | 响应时间测试 | 测量起止点、电压、负载和采样方法 |
| 环境适应性 | 温度、湿度、盐雾、振动、冲击试验方向 | 适用标准、等级、时间和工作状态 |
| 极端温度 | -196℃深冷、600℃高温气体试验方向 | 产品、介质、试验方法和适用范围 |
上述数值描述的是现有资料所列试验设备或试验平台能力，不是全部产品的工作上限，也不表示每个项目默认执行全部试验。具体试验介质、压力、温度、持续时间、样本数量、判定方法及报告形式，以双方确认的技术协议为准。
一个可执行的验证矩阵，应让每项关键指标都能找到对应的条件和判据。例如，要求响应时间时，要分别规定开、关动作的测量起止点。要求密封时，要分清内漏与外漏。要求寿命时，要写明压力、频率、占空比、温度和失效判据。
验证工作应形成闭环，而不是在完成单次测试后结束：
更多设备与验证方向可查看阀门试验与验证能力。
航空航天流体控制项目可以按五个阶段推进：定义系统任务、确认工况边界、选择方案路径、形成验证矩阵、确认技术协议。每个阶段都应产生可核对的技术结果，避免依据口头描述直接进入制造。
明确阀门所在回路、任务阶段、端口状态和故障安全逻辑。先说明“阀门要完成什么”，再讨论采用两位两通、两位五通、自锁、双控或反馈结构。
确认介质、P1、P2、最大压差、峰值、温度、流量、泄漏、响应、电气和环境条件。存在未知项时，应明确补充责任和确认节点。
判断现有产品能否直接满足，是否可在现有平台上调整，是否需要非标研制，或者需要减压、通断、止回、安全泄放和反馈等多类产品组合。
把关键风险转化为样机、试验项目、试验条件、测量方法、样本数量和判定标准。样机通过不等于产品已经完成批量定型，后续还需要文件和过程确认。
将功能、接口、材料、电气、环境、试验、交付资料和变更方式写入双方确认的文件。设计、制造、试验和验收应基于受控版本，而不是聊天记录或口头描述。
完整项目阶段、参数清单和国产替代注意事项，可查看非标电磁阀定制流程与参数清单。
可包括电磁阀、减压阀、止回阀、泄压阀、安全阀、电动控制阀、反馈阀，以及必要的阀组和连接附件。具体组合由介质储存、压力管理、隔离、换向、流量控制、防倒流和系统安全等任务决定。
不能只依据工业产品的公称压力和电压直接判断。还需要确认介质、泄漏、响应、寿命、材料、电气、接口、振动、冲击、温度和验收条件，并按项目风险确定是否需要专项试验。
DC27 V 或 DC28 V 是部分现有型号的公开电源规格，不是所有航空航天项目的统一要求。实际选型还要确认允许电压波动、功耗、工作制、温升、接插件、反馈和电磁兼容要求。
应从断电后的目标状态、功耗、动作频率和系统安全逻辑判断。需要动作后断电保持时可以评估自锁方向，需要失电自动关闭时可评估常闭方向，但最终还要确认反馈、压力、泄漏和环境边界。
不可以。至少要分别确认 P1、P2、最大工作压差、峰值、反向压力、流量、温度、泄漏、响应和升降压过程。公称压力、工作压力、工作压差和试验压力不能相互替代。具体可参考高压气体电磁阀选型指南。
可以评估，但只有型号、照片或样件通常不足以直接设计。还需补充阀门在系统中的功能、真实工况、端口状态、材料限制、电气接口、安装边界和验收要求，并确认样件是否允许拆检与试验。
可根据项目要求评估强度、密封、动作、流量、响应、寿命，以及温度、振动、冲击等环境试验。具体试验组合、压力、介质、样本数量、方法和判定标准，应写入双方确认的技术协议。
开始产品或方案评估前，建议先明确系统任务、工况边界和验证要求。信息不必一次写成完整技术协议，但关键条件不能只用“高压”“快速”“零泄漏”或“航天级”等词语代替。
准备这些信息后，工程师可以进一步判断现有产品、平台适配、非标研制或组合方案的可行方向。最终结构、材料、参数、试验和交付内容，以双方确认的技术协议为准。
