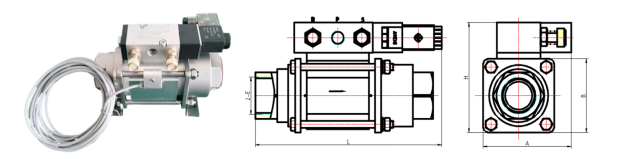

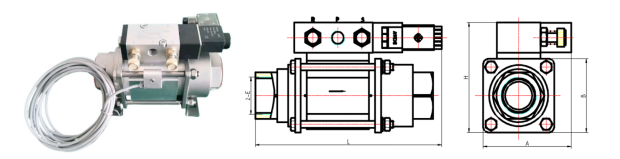

两通螺纹型气动同轴阀
外形结构及接口尺寸表
|
尺寸代号 公称通径 |
L mm |
H mm |
A mm |
B mm |
E mm |
备注(参考型号) |
|
工作压力范围（MPa）：0～1.6 2.5 4.0 6.4 10.0 15.0 21.0 25.0 |
||||||
|
DN10 |
98 |
95 |
75 |
60 |
内G3/8" |
HY/QTZ22/64Y-G/10P |
|
DN15 |
160 |
95 |
75 |
60 |
内G1/2" |
HY/QTZ22/64Y-G/15P |
|
DN25 |
172 |
97 |
85 |
65 |
内G1 " |
HY/QTZ22/64Y-G/25P |
|
DN32 |
186 |
104 |
95 |
75 |
内G11/4" |
HY/QTZ22/64Y-G/32P |
|
DN40 |
186 |
104 |
95 |
75 |
内G11/2" |
HY/QTZ22/64Y-G/40P |
|
DN50 |
198 |
112 |
100 |
80 |
内G2" |
HY/QTZ22/64Y-G/50P |

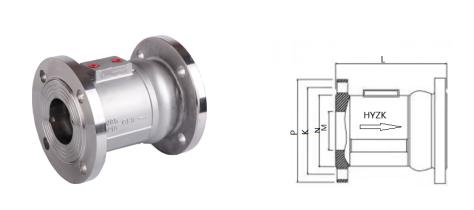

法兰式外形尺寸（工作压力：16~20bar）
|
公称通径 |
L(mm） |
M（mm） |
N(mm） |
P（mm） |
K（mm） |
孔数 |
备注(参考型号) |
|
DN65 |
188 |
65 |
120 |
177 |
145 |
4-∅18 |
HY/QTZ22/16Y-F/65P |
|
DN80 |
212 |
75 |
135 |
195 |
160 |
8-∅18 |
HY/QTZ22/16Y-F/80P |
|
DN100 |
227 |
94 |
155 |
215 |
180 |
8-∅18 |
HY/QTZ22/16Y-F/100P |
|
DN125 |
255 |
125 |
185 |
248 |
210 |
8-∅18 |
HY/QTZ22/16Y-F/125P |
|
DN150 |
288 |
150 |
212 |
285 |
240 |
8-∅22 |
HY/QTZ22/16Y-F/150P |
|
DN200 |
495 |
200 |
320 |
335 |
295 |
12-∅30 |
HY/QTZ22/16Y-F/200P |

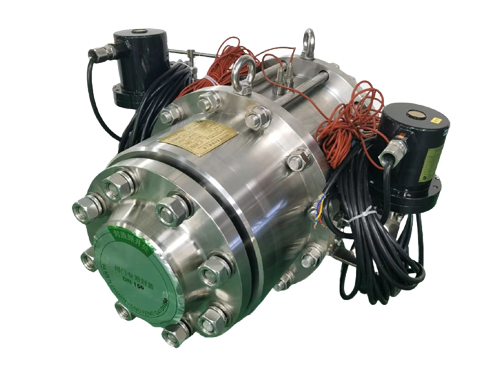

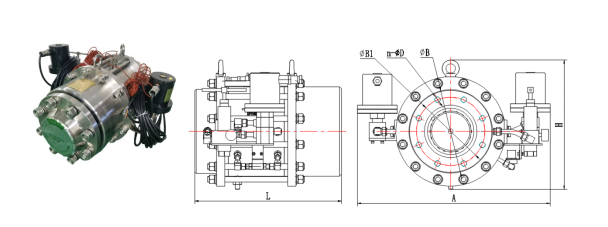

大口径法兰型气动同轴阀
外形结构及接口尺寸表
<td width="1
|
尺寸代号 公称通径 |
L mm |
A mm |
H mm |
φB mm |
φB1 mm |
n. mm |
φD mm |
备注（参考型号） |
|
工作压力范围：0～4.0MPa |
||||||||
|
DN100 |
500 |
645 |
448 |
标准法兰尺寸 |
HY/QTZ22/30Q-F/100P/R2 |
|||
|
DN125 |
500 |
665 |
460 |
标准法兰尺寸 |
HY/QTZ22/30Q-F/125P/R2 |
|||
|
DN150 |
531 |
698 |
|
|||||
