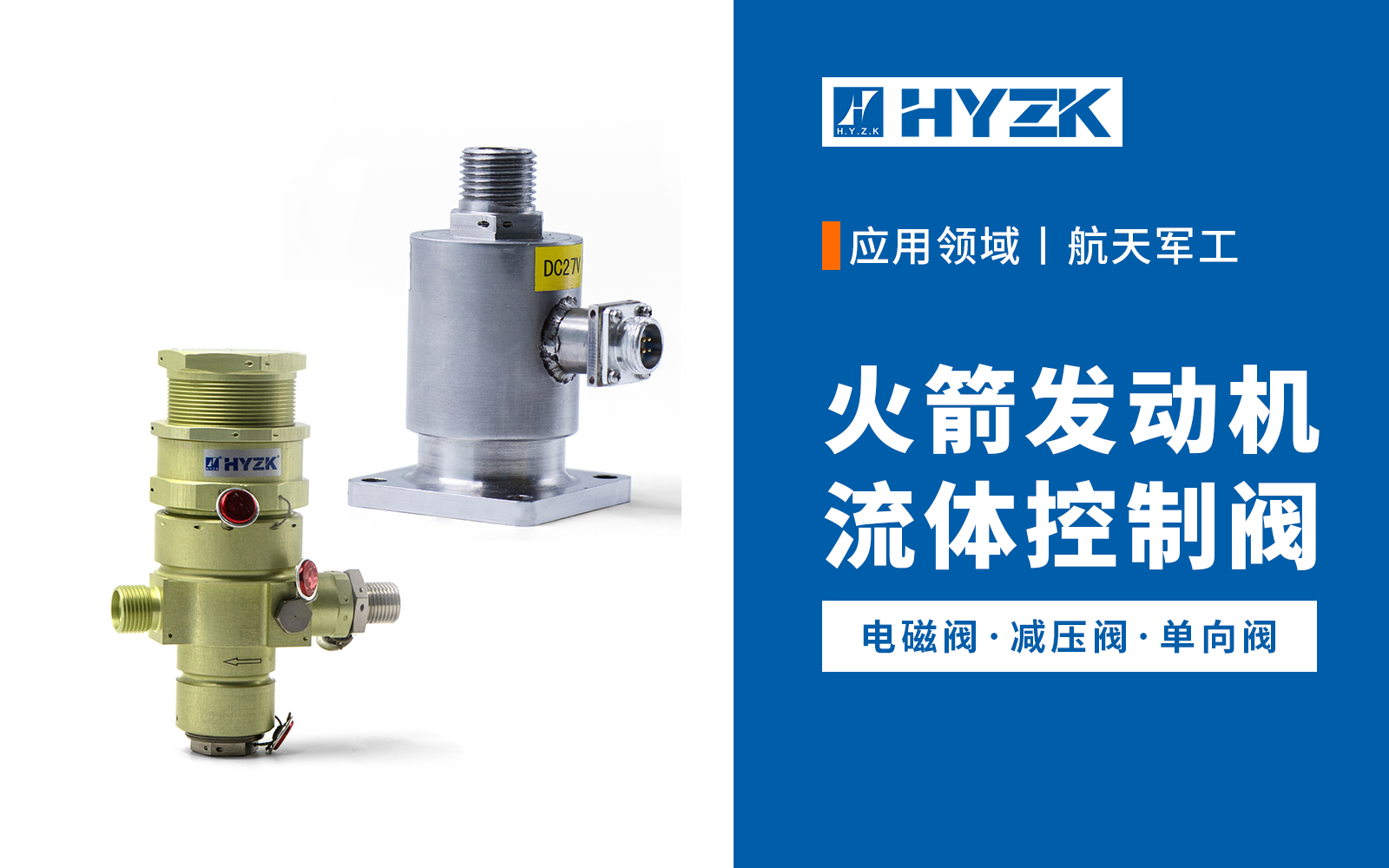

火箭发动机流体控制系统需要哪些阀门？电磁阀、减压阀与单向阀的功能分工

火箭发动机流体控制系统通常不靠一只阀完成全部任务。电磁阀负责按指令快速通断，减压阀负责把上游高压气体降到稳定的使用压力，单向阀负责限制反向流动。工程选型要先划分系统功能，再核对介质、压力、流量、响应时间、接口、材料和试验条件。

本文聚焦火箭发动机及其地面试验系统中的三类基础控制元件。

核心结论

• • 电磁阀解决“何时通、何时断”，减压阀解决“压力降到多少”，单向阀解决“介质能否反向流动”。
• • 型号参数只能证明候选范围。最终选型必须结合系统图、瞬态压力、介质洁净度和验收试验确认。

一、火箭发动机流体控制系统为什么要组合多类阀门？

组合阀门的原因是功能不同。一条典型气路可按“气源 - 减压 - 截止或快速通断 - 防倒流 - 用气端”理解。不过，元件先后顺序不能只按这条示意确定。旁路、排放、吹除、冗余支路和测压点都会改变阀门布置。

工程提示：“额定压力相同”不代表阀门可以互换。通径、流阻、开启压差、响应时间、接口和失效状态都可能不同。

二、电磁阀在火箭发动机系统中承担什么任务？

电磁阀主要把电控指令转换为流体通断动作。火箭发动机用电磁阀使用空气或氮气，工作压力2.5MPa，DC28V±3V，开启时间不大于30ms，关闭时间不大于18ms。它适合用于需要明确通断时序的气体控制支路，但不能仅凭响应时间确定适用性。

火箭发动机双控电磁阀7MPa，气动控制压力3至5MPa，DC28V±3V。副阀开启和关闭时间分别为5ms、8ms，主阀开启和关闭时间均为10ms。

选电磁阀时至少要确认六项条件：

1. 1. 正常、最低和最高入口压力，包括启停瞬态峰值。
2. 2. 出口背压和允许压降，而非只给公称通径。
3. 3. 介质种类、温度、洁净度及材料兼容性。
4. 4. 开启与关闭时间的定义、测试压力和供电条件。
5. 5. 额定电压、功率、吸合电压、释放电流和工作制。
6. 6. 安装接口、流向、振动冲击和泄漏验收要求。

三、减压阀为什么不能只看入口最高压力？

减压阀要在给定入口变化、流量和温度条件下提供所需出口压力。火箭发动机控制系统用高压气体减压阀25MPa入口1至25MPa、出口0.8至1.6MPa、流量不小于50.3L/min，环境温度为-55℃至70℃。这四组参数需要同时满足，不能只核对“25MPa”。

例如，入口压力相同但目标出口压力不同，可能需要不同弹簧、阀芯结构或调节范围。流量增加后，出口压力还可能出现降落。工程师因此要提供正常流量、峰值流量、允许压力偏差和稳定时间。

现有候选还包括火箭发动机控制系统用高压气体减压阀35MPa，其入口5至35MPa、出口4.5MPa；火箭发动机控制系统用高压气体减压阀23MPa其入口5至23MPa、出口2.7MPa。两者都使用空气或氮气，但材料、密封和出口设定不同。

四、单向阀如何限制回流和支路串压？

单向阀依靠正向压差开启，并在流向反转时关闭。火箭发动机用高压双单向阀工作压力0至15MPa、开启压力不大于0.1MPa；火箭发动机用高压单向阀的开启压力为1.5±0.2MPa。二者开启门槛明显不同，系统作用也可能不同。

低开启压力通常有利于减小正向阻力，但是否适合还要看反向密封、压力脉动和污染敏感性。较高开启压力也可能被用于建立支路压差或避免低压扰动误开启。

单向阀选型应明确：

• • 正向最小压差是否足以可靠开启；
• • 最大流量下的压降是否可接受；
• • 反向最高压力及允许泄漏；
• • 压力脉动下是否可能出现阀芯抖动；
• • 气体或液体介质与密封材料是否兼容。

五、如何按系统任务完成三类阀门选型？

正确顺序是先做功能分解，再形成元件参数表。不要先确定型号，再反向解释系统需求。对于火箭发动机和试验系统，建议按以下步骤评审。

第1步：画出压力分区和流向

标明气源压力、减压后压力、各支路背压、排放方向及可能的反压路径。把正常值、极限值和瞬态值分开记录。

第2步：定义每只阀的动作任务

说明阀门是主通断、吹除、排放、隔离、止回还是稳压。还要写清常开或常闭、断电位置，以及一次任务中的动作次数。

第3步：核算流量和时序

通径不能代替流量计算。应提供质量流量或体积流量、允许压降、阀前后压力及介质温度。时序方面要区分电信号变化、阀芯动作和下游压力建立时间。

第4步：核对接口、材料和环境

确认螺纹或焊接形式、密封结构、安装方向、外形空间、线缆连接，以及温度、振动、冲击等环境条件。

第5步：把要求转成验收项目

验收项目至少包括耐压、内外泄漏、动作时间、流量或压降、供电边界和重复动作。试验介质、压力、温度、测量位置与合格判据应写入技术协议。

六、常见的三类配置错误是什么？

最常见的错误，是把“公称压力满足”当成“系统适用”。公称压力只是边界之一。阀门在最低压差下能否开启、最大流量下压降多大、断电后处于什么位置，往往更直接影响系统功能。

第二个错误，是把单台阀门动作时间当成系统响应。电控延迟、先导级动作、管路容积和下游压力建立都会进入总时序。

第三个错误，是忽略介质洁净度。微小颗粒可能影响阀座密封和先导通道。

选型判断：先问“这只阀失效时系统会怎样”，再问“正常时参数是否满足”。这一顺序能更早发现失效位置、反向串压和隔离不足的问题。

常见问题

1、火箭发动机气路只用电磁阀可以吗？

通常不能一概而论。电磁阀负责通断，但不自动承担稳定减压和防止回流的全部任务。如果气源压力高于用气端允许值，或存在支路反压风险，系统仍可能需要减压阀和单向阀。

2、2.5MPa电磁阀可以用于7MPa管路吗？

不能仅凭外形或接口替换。HY-SV-RE资料标注2.5MPa，HY-SV-DA-RE标注7MPa。超过产品批准压力范围会改变强度、密封和动作风险，必须使用经过确认的对应型号。

3、单向阀开启压力越低越好吗？

不一定。较低开启压力有利于减小正向压损，但也可能更易受压力波动影响。应根据最小正向压差、允许回流、系统脉动和阀后压力共同确定。

4、如何提交火箭发动机阀门选型条件？

建议至少提供介质、入口和出口压力、温度、流量、通径、接口、电压、动作时间、失效位置、振动冲击条件及验收标准。信息越完整，候选型号和试验边界越容易确认。

结语

火箭发动机流体控制阀的选型，本质上是系统功能与元件边界的匹配。电磁阀、减压阀和单向阀各自解决不同问题。先完成压力分区、流量核算、动作时序和失效分析，再选择型号，才能减少后期接口变更和试验返工。
